NE50板链斗式提升机是一种双排板链斗式提升机，是较为常用的一个链条提升机型号，因此很多客户都比较关心ne50提升机料斗尺寸图纸，话不多说，我们先看下ne50料斗图纸尺寸。

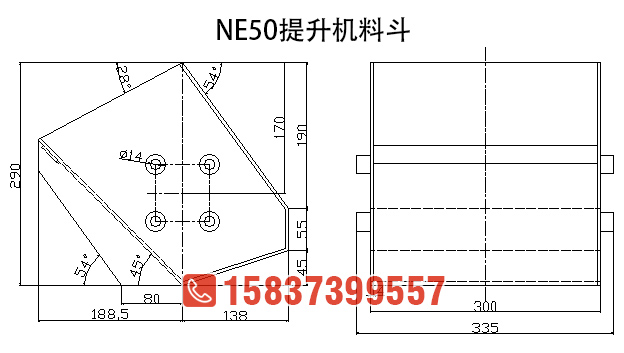

上图就是ne50提升机料斗图纸尺寸，可以看出来，料斗长度300，加上两边堵头335长度；安装孔距75*70mm，和ne50链条的安装孔距一样；板厚3.75mm；料斗高度290mm，和ne30提升机料斗高度一样，因为ne30、ne50链条的节距都一样，料斗间距也一样；挖料一侧料板倾斜角度45度，方便进料和卸料。

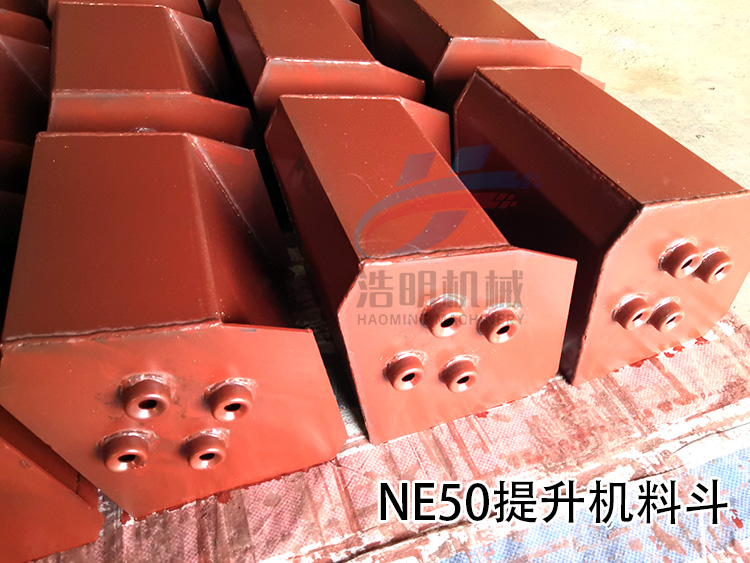

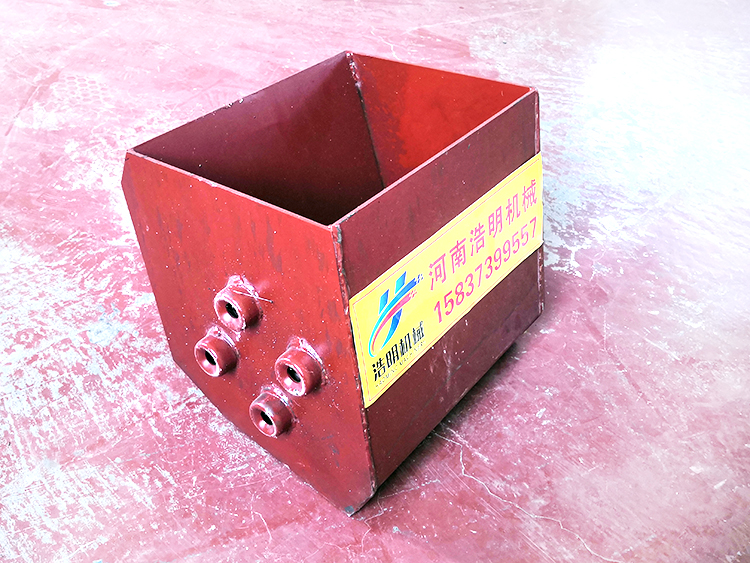

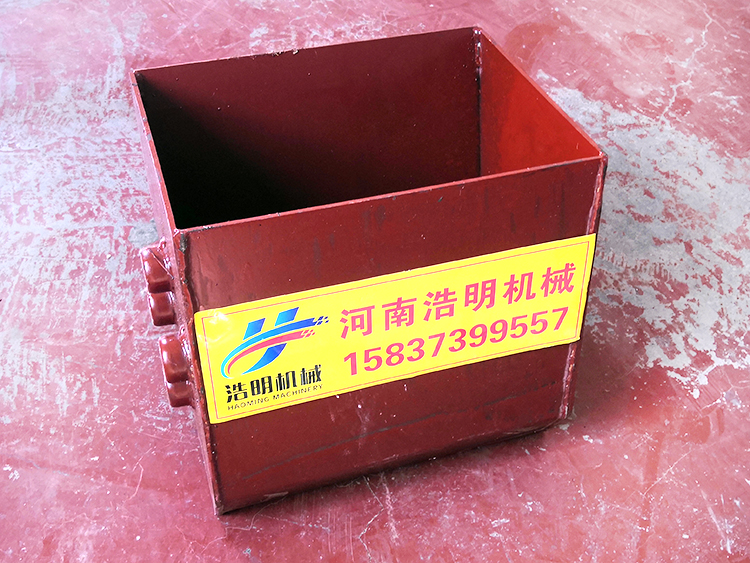

ne50提升机料斗实物图

以上就是对ne50提升机料多尺寸的介绍，以及实物照片的展示，我们可以直观的看出来ne50料斗的样式及尺寸，采购时可以进行对照，如有特殊尺寸，可以根据图纸要求定制加工，顺发彩票欢迎您的来电咨询。
