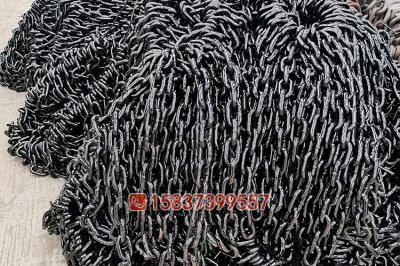

14*50*11环链条概述

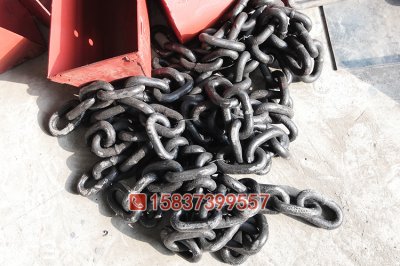

14*50*11环链条是常用的一个圆环链条型号，在TH160、TH250斗式提升机上比较常用，同时也应用在刮板输送机、锅炉除渣机等机械设备中，一般用于和链钩、链接环等配件连接使用，可以固定料斗、刮板来进行物料的提升、输送工作。
顺发彩票 14*50*11环圆环链条的材质一般为20Mn，是常用的一种圆环链条材质，安装好料斗或刮板后，斗距为600mm（11环链条加一个链钩的长度）。
14*50*11环链条尺寸参数

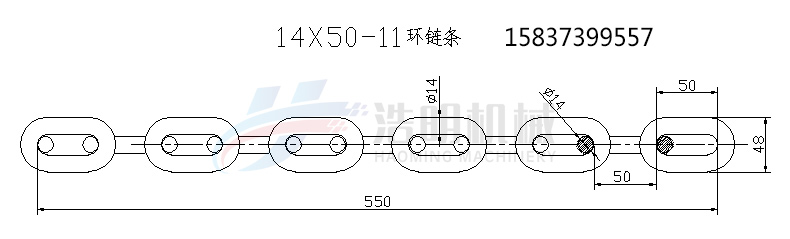

顺发彩票 有上图14*50*11环链条的尺寸图可以看出来，链条棒径是14mm，节距是50mm，外宽是48mm，每条链条公称长度为550mm，链条的公称长度就是节距*环数，即50*11=550mm。
TH圆环链条技术参数
| 棒料直径d | 节距t | 外宽B | 整条长度n×t | 理论重量kg／m |
|---|---|---|---|---|
| 14±0.5 | 50±1.2 | 48±1.1 | n×t+0.6-0.9 | 4.0 |
| 18±0.5 | 50±1.2 | 58±1.1 | n×t+22-1.3 | 6.9 |
| 64±1.2 | 58+1.1 | 6.5 | ||
| 20±0.7 | 70+1.6 | 70+2-1 | n×t+25-1.4 | 8.6 |
| 22±0.7 | 70±1.6 | 72+1.5 | n×t+28-1.6 | 9.5 |
| 76±1.6 | 72±1.5 | 9.6 | ||
| 86±1.6 | 74±1.0 | 10.0 | ||
| 26±0.8 | 92±0.9 | 860-1.5 | n×t+32-1.8 | 13.3 |
| 30±0.9 | 105±1.0 | 1010-1.5 | n×t+37-2.1 | 18.1 |
| 108±1.0 | 980-1.5 | 17.7 | ||
| 34±1.0 | 126±1.2 | 130±1.5 | n×t+44-2.5 | 22.7 |
顺发彩票 由上表可以了解14*50链条的参数，以及其他更多型号链条的参数，包括节距、外宽、长度、重量等参数。
